Оборудование для телеинспекции труб от R.S. Technical Services

Компания R.S. Technical Services на протяжении уже более двадцати пяти лет является лидером и инноватором в области передачи видеосигнала по закрытому контуру, систем видеонаблюдения, систем осмотра трубопроводов и первой вывела большое количество новинок на рынок обслуживания инфраструктуры США.

RST мгновенно отреагировала на изменение потребностей наших клиентов в области систем осмотра трубопроводов, и предложила им прочное и надежное оборудование для инспекции коммуникаций, соответствующее требованиям сложных условий, в которых они используются. Компания также предлагает программное обеспечение для сбора данных, что позволило создать комплексный продукт для выполнения проверок, соответствующий требованиям отчетности и мобильных систем, в состав которых они входят.

В отрасли, где ежедневно происходит отток реальных клиентов, компания RST поможет поддержать ваш бизнес. Мы знаем, как хорошо и быстро работает «сарафанное радио», поэтому направляем все усилия на то, чтобы клиенты RST рекомендовали нас за ответственный подход к делу и качество нашей продукции.

Компания-инноватор

  • Первой применила магистральную цветную камеру со встроенной подсветкой
  • Первой в США создала наклонную камеру с полным панорамированием и огнями сопровождения
  • Первой создала кабельную катушку с «электрическим выбором передачи» и барабан со свободным ходом
  • Первой спроектировала транспортер со свободным ходом для быстрого извлечения устройства
  • Первой разработала электрическую схему, удваивающую тяговое усилие транспортера без увеличения потребления электричества
  • Первой вывела на рынок управляемый канализационный транспортер или транспортер для большого трубопровода
  • Первой в США разработала взрывобезопасную камеру и приложения для транспортера, соответствующие требованиям Класса I Раздела I
  • Первой разработала универсальную систему управления резкой для систем с одножильным кабелем
  • Первой разработала одножильную систему, оснащенную лазером и сонаром
  • Первой вывела на рынок систему одножильного видеонаблюдения с углом обзора 360°

Почему одножильный кабель?

Одножильный проводник — это термин, который относится к конструкции кабеля, используемого для подключения камеры и дополнительного оборудования к системе управления. Сердечник одножильного кабеля состоит из медных жил, обернутых вокруг однонитчатого изолированного провода. В результате получается очень устойчивый к разрывам 6,35-мм кабель, способный одновременно передавать питание на оборудование, несколько видеосигналов камеры, а также сигналы управления оборудованием.

Одножильная технология предлагает большие ценовые преимущества. Взаимозаменяемость компонентов, обратная и прямая совместимость, а также минимальное время простоя — это всего лишь некоторые преимущества продуктов компании R.S. Technical Services.

Одножильная технология RST всегда считалась передовой в области систем видео осмотра трубопроводов по ряду причин:

  • Наш кабель тоньше, обычно 6,35-мм, и прочнее, чем любой армированный многожильный кабелей.
  • Наш одножильный кабель прост в обслуживании, а конечные разъемы можно заменить в течение нескольких минут.
  • Доказано, что средний жизненный цикл нашего одножильного кабеля как минимум в три раза больше, чем у любого многожильного кабеля.

Продукция R.S. Technical Services

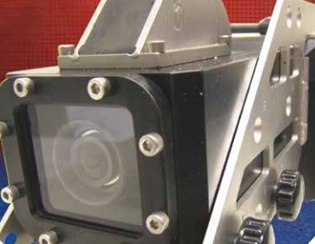

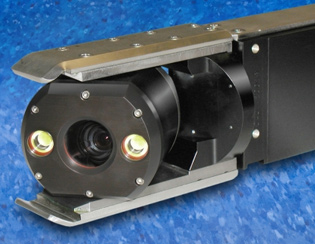

Камеры TrakStar II

Камеры TrakStar II с возможностью увеличения изображения являются самыми короткими наклонными и поворотными камерами компании RST. TrakStar II — это одножильная камера с микро-процессорным управлением, которая значительно опережает другие камеры в отрасли и имеет большое количество инновационных функций. Корпус TrakStar II в два раза короче корпуса камеры TrakStar. Она разработана специально для всех версий нового управляемого транспортера Transtar II. Благодаря своей уникальной конструкции, два ярких светодиодных фонаря высокой интенсивности, которые устанавливаются на блоки TrakStar, производят гораздо больше света, чем стандартные светодиодные или галогенные лампы.

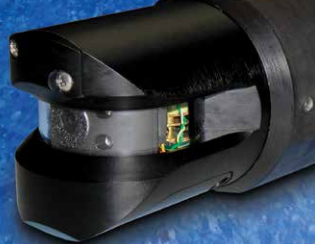

Зонд OmniStar

Спроектированная для работы в трубах от 76 мм и более, камера устанавливается на штангу одножильного зонда RST и транспортер Mighty Mini. Камера имеет возможность непрерывного вращения вокруг своей оси на 360° и поворачивается на 270° для панорамирования.

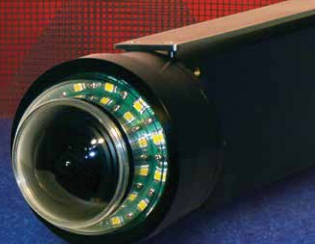

Зонд OmniEye 360

Камера OmniEye 360, предназначенная для осмотра трубопровода, — это инновационный одножильный инструмент, совместимый с существующими портативными и магистральными системами RST, с возможностью модификации для использования с большинством многожильных систем. Благодаря непрерывному захвату изображения под углом 360°, операторы могут выполнять осмотр трубопровода без остановки в два раза быстрее, чем при использовании традиционных систем. При использовании OmniEye 360 процесс осмотра значительно упрощается — работникам необходимо всего лишь очистить линию, и начать непрерывный осмотр. Постобработка и просмотр отснятого материала может осуществляться как на месте, так и в офисе.

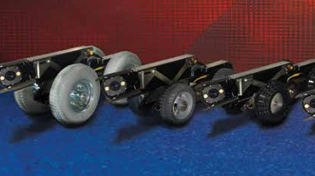

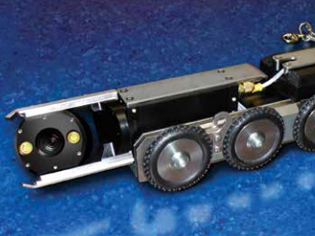

Управляемый транспортер TranStar Steerable

TranStar Steerable — это надежный шестиколесный транспортер с полным зубчатым приводом, оснащенный двумя 90-ваттными редкоземными моторами с постоянными магнитами, которые делают его самым мощным транспортером в классе. Это позволяет устройству работать в гораздо больших линиях без необходимости использования дополнительного редуктора или коробки передач. Наличие сцепления позволяет использовать свободный ход после завершения осмотра, значительно оптимизируя производственный потенциал.

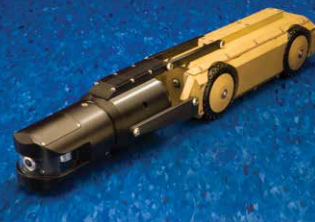

Транспортер TranStar II

Транспортер TranStar II использует те же инновационные технологии, что и его старший брат TranStar Steerable. Два двигателя по 90 Вт каждый позволяют TranStar II развивать скорость до 20 м/мин. Наличие сцепления позволяет использовать свободный ход после завершения осмотра. Имея в длину всего 35 см, TranStar II оснащен наклонным разъемом и многочисленными опциями, такими как камера заднего вида, ручной или моторизованный подъемник, и различные варианты шин. Это делает данный прочный и маленький транспортер чрезвычайно универсальным дополнением к вашему набору инструментов для осмотра коммуникаций.

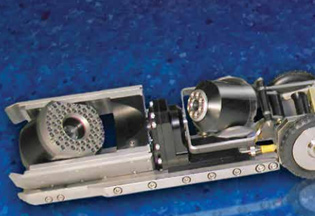

Транспортер Mighty Mini

Благодаря легко регулируемому консольному креплению для камеры и наличию дополнительных комбинаций шин устройство обладает превосходной производительностью в небольших трубопроводах. Транспортер Mighty Mini предназначен для перевозки камер RST 1306 и OmniStar Probe. Скорость передвижения составляет до 12 м/мин, благодаря большому запасу мощности, генерируемому 25-ватным редкоземельным мотором с постоянными магнитами, высокоэффективной планетарной трансмиссии и полному приводу.

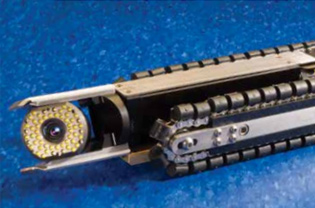

Гусеничный транспортер ProTrak

Доступен в одно- или многожильных конфигурациях. ProTrak работает в линиях размером от 150 до 750 мм. Три передних скорости, задний и свободный ход позволяют осуществлять быстрый осмотр линий и перемещаться со скоростью до 16 м/мин при полной мощности. Специально разработанные, контурные подушечки, прикрепленные двумя заклепками из нержавеющей стали к цепи из нержавеющей стали № 40, обеспечивают непревзойденную прочность и большую контактную поверхность для максимального сцепления.

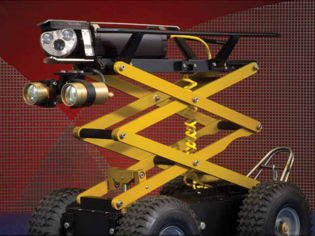

Управляемый транспортер Steerable Storm Drain

Steerable Storm Drain — это полноприводный транспортер для всех магистральных RST-камер для трубопроводов диаметром более 60 см. Его дистанционно управляемый подъемник позволяет поместить камеру по центру 1,5 м трубы. А система полного привода оснащена высокоэффективной зубчатой передачей. Компания RST также разработала широкий спектр полозьев, плавучих средств и лебедок для приложений, где невозможно применить моторизованный транспортер.


Система контроля состояния магистралей и ответвлений Gen2 Zoom

Система Gen2 Zoom предназначена для выполнения проверки состояния магистральных и трубопроводов и ответвлений с помощью одного интегрированного устройства. Система использует «картинку в картинке» или двухканальные видеомониторы, позволяя операторам одновременно просматривать магистральный трубопровод и его боковые ответвления.

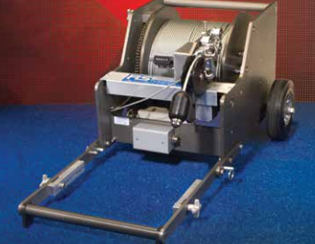

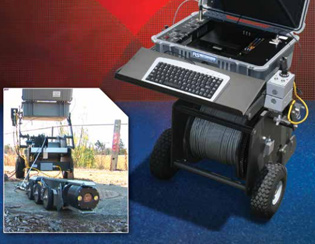

Портативная катушка

Небольшая и маневренная портативная катушка может вместить до 450 м кабеля, и предназначена для использования труднодоступных местах. Идеально подходит для проверки магистральных труб, если нет необходимости использования больших автомобильных систем. Катушка работает от портативного генератора или внешнего источника питания. Увеличивает максимальную дальность работы транспортера благодаря безынерционной подаче кабеля, в то время как мотор мощностью ½ лошадиной силы обеспечивает быстрое извлечение системы.


Магистральная катушка

Мощная катушка может вместить до 760 м одножильного кабеля с двойным армированием, и оснащена автоматическим укладывателем и счетчиком расстояния. Блок оснащен мотором с изменяемой скоростью вращения и имеет два передаточных соотношения.

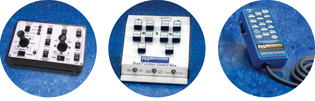

Блоки управления камерой / транспортером

Джойстик с двумя рычагами и эргономичным дизайном позволяет легко управлять всем функционалом камеры и транспортера с помощью специальных элементов. Мультирежимный переключатель позволяет оператору выбрать компонент и контроллер автоматически разобьет функционал выбранного устройства по кнопкам.

Настольный блок управления — простой кнопочный блок управления магистральными камерами и транспортерами в компактном настольном форм-факторе.

Ручной блок управления — предназначен для дистанционного использования с портативными и автомобильными системами проверки магистралей. Компактный и удобный, он выполняет те же функции, что и настольный контроллер.

Магистральный контроллер и процессор — магистральный контроллер обеспечивает питание, необходимое для работы системы. Все линии являются твердотельными и имеют встроенные схемы защиты. На задней панели магистрального контроллера имеются все необходимые разъемы для различных кабельных штекеров с замками, каждый из которых отдельно проиндексирован и отмечен.


Командный блок The PI2

Командный центр PI2 помещен в водонепроницаемый и ударозащитный кейс Pelican размером 470 х 366 х 193 мм и весом всего 30 кг. Это обеспечивает высокую портативность системы для пользователя без ущерба для ее долговечности. Pi2 совместим со всеми камерами RST и транспортерами (на рисунке показан полноприводный 6-колесный транспортер Transtar и вращающаяся поворотная камера Novastar), и в сочетании с мобильной портативной катушкой, загруженной одножильным кабелем, может обследовать до 457 метров трубопровода диаметром от 100 до 5000 мм.

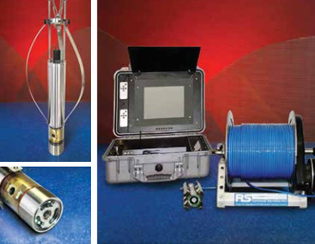

Камеры RST Well Cam и Jet Cam

Камера RST Well Cam предназначена для осмотра водяных скважин диаметром от 100 до 760 мм. Она обеспечивает радиальный вид стенок в 360° и работает на глубине до 610 м с использованием одножильного кабеля RST при подключении к магистральному контроллеру RST. Камера может выдерживать приложенное давление до 31,64 кг/см² или погружаться в воду на глубину до 300 метров.

Jet Cam — адаптируемая для любой системы мойки под давлением, камера Jet Cam питается от 12-вольтовых батареек и позволяет оператору увидеть текущее состояние трубы, которую необходимо очистить и результаты очистки. Jet Cam — это цветная камера с высоким разрешением, интенсивной белой ультра яркой светодиодной подсветкой и плоским ЖК-монитором. Поддержка записи видео на флэш-накопитель. Существует дополнительная возможность отображения счетчика расстояния на экране.


Сонар-сканнер

Одножильная система RST сонара-сканнера состоит из подводного сканера преобразователя, который может устанавливаться на салазках или плавучем устройстве, процессора сонара и компонентов одножильного RST-кабеля. Подводный блок сканера находится в емкости высокого давления из нержавеющей стали и работает на расстоянии до 610 м с использованием армированного одножильного кабеля. При движении сканера по трубопроводу на экране отображаются данные о пройдённом расстоянии, которые позволяют точно определить местоположение дефектов в трубе.


Лазерный сканнер Cool Vision

Лазерный сканнер CoolVision точно измеряет овальность трубопровода. Полученные устройством данные анализируются с помощью специального центра обработки данных, генерирующего развернутый отчет, который включает: обзор обследования, вид с камеры, лазерное изображение, а также цветную 3D визуализацию с выделением всех проблемных участков.

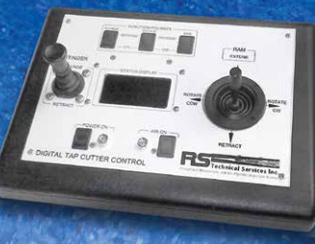

Система управления резаком

Одножильный модуль резака совместим со всеми одножильными магистральными RST-системами, и приводит в действие многожильные резаки и другую автоматику.

Программное обеспечение и техническая поддержка

Наша отрасль постоянно развивается, и за последнее десятилетие программное обеспечение превратилось в незаменимый инструмент при принятии решений относительно жизненно важных подземных коммуникаций. Компания RST поможет вам интегрировать наиболее подходящую технологию сбора данных для ваших инструментов, предназначенных для осмотра трубопроводов.

Компания R.S. Technical Services является поставщиком лучших инструментов для управления активами в отрасли, начиная с программного обеспечениея для сбора данных на местах, и заканчивая интеграцией в общую базу данных. Если вы только начали заниматься компьютеризированным сбором данных обследования трубопроводов, или уже используете конкретный пакет программного обеспечения, системы RST предоставят вам на ваш выбор все необходимые компоненты для работы с программным обеспечением.

Гарантийные обязательства

Компания R.S. Technical Services (RST) предоставляет гарантию от дефектов в материалах и качестве сборки на все наше оборудование с момента получения заказчиком.

  • Контроллеры, катушки и кабель — гарантия 5 лет.
  • Транспортировщики — гарантия 2 года.
  • Камеры — гарантия 2 года.
  • Подсветка (два светодиодных фонаря) — пожизненная гарантия.
