Компания Tric Tools Inc. (США) — лидер в области производства и распространения тросовых систем для замены трубопровода разрушением. Это тросовые установки для бестраншейной замены трубопроводов, а также гидравлические и колодезные разрушители.
Компания основана в 1997 году в США группой опытных специалистов, запатентовавших удачную и используемую сегодня по всему миру конструкцию гидравлического тросового устройства. Tric Tools является лидером производства тросовых систем для замены трубопровода в США и имеет глобальную дилерскую сеть с официальным представителем в России в лице компании Американэкспорт на Дальнем Востоке.
Особенности систем Tric Tools
- Автономная работа.
- Возможность увеличения диаметра трубопровода (затягивание трубы большего диаметра).
- Замена трубопровода без вскрытия грунта и привлечения тяжелой техники.
- Протяжка из колодца в колодец, что полностью исключает земляные работы (траншеи).
- Работа из колодца диаметром более 0,7 м.
- Тяговое усилие — от 20 до 100 тонн.

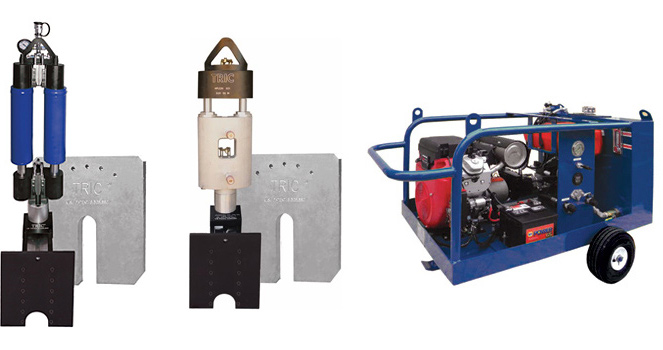

Таблица технических параметров
| Модель установки | X20 | X30 | M50 | M100 | V24 |
|---|---|---|---|---|---|
| Макс. диаметр протягиваемой трубы (рекомендуемый) | 50–100 мм | 100–152 мм | 150–250 мм | 200–400 мм | 152–203 мм |
| Макс. диаметр протягиваемой трубы с использованием динамического усиления | – | – | 150–250 мм | 200–400 мм | – |
| Тяговое усилие | 20 т | 30 т | 50 т | 100 т | 24 т |
| Возможность использования комплекта для замены малых труб (20–75 мм) | + | + | – | – | + |
| Возможность работы из колодца, минимальным диаметром | 0,7 м | 0,7 м | 1 м | 1,5 м (необходимо также разрушения устья колодца для опускания установки) | 1,2–1,5 м |
| Габариты тягового устройства | – | 190х250х680 мм | 200х250х965 мм | 275х356х1220 мм | – |
| Вес блока цилиндров | 27 кг | 36 кг | 61 кг | 172 кг | 104 кг |
| Вес тягового основания | 40 кг | 38 кг | 43 кг | 238 кг | – |
| Автономная гидравлическая станция | Powerteam Honda 5,5 л. с. | Powerteam Honda 5,5 л. с. | Tric Tools ДВС Honda 18–24 л. с. | Tric Tools 36 л. с. Kohler or Hatz (diesel) | Tric Tools Honda 18 л. с. |
| Трос специальный компактный | ∅ 19 мм | ∅ 22,25 мм | ∅ 25 мм | ∅ 29 или 32 мм | ∅ 19 мм |

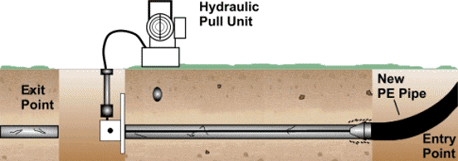

Принцип действия
В основе принципа действия систем Tric Tools — использование существующей трубы для протягивание новой. Труба протягивается с помощью тягового устройства с питанием от автономной гидравлической станции. Остатки старой трубы под действием специальной разрывной головки вдавливаются в грунт. Примечательно, что при замене безнапорных трубопроводов или при использовании труб на резьбе или замках обустройство колодца не требуется. В других случаях колодец необходим лишь на одном конце участка в месте введения новой полиэтиленовой трубы.

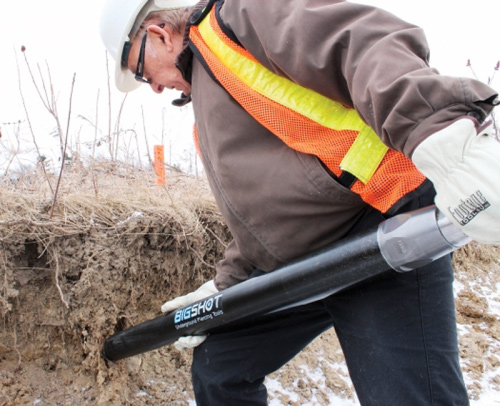

Пневмопробойники Big Shot
При работе с чугунными и стальными трубами больших размеров лучше всего использовать комбинирование динамического и статического способов разрушения и замены трубопроводов. Разрушающая головка дополняется вмонтированным пневмопробойником Big Shot, который при необходимости поможет преодолеть сложные участки, подавая импульс на натянутый трос, что мультиплицируется благодаря «эффекту струны».
Комбинированная статически-динамическая система для разрушения и замены труб идеальна для разрушения нестандартных утолщенных труб, подземных фланцев, муфт, пеналов, а так же на тех участках, где земляные работы (траншеи) полностью недопустимы.

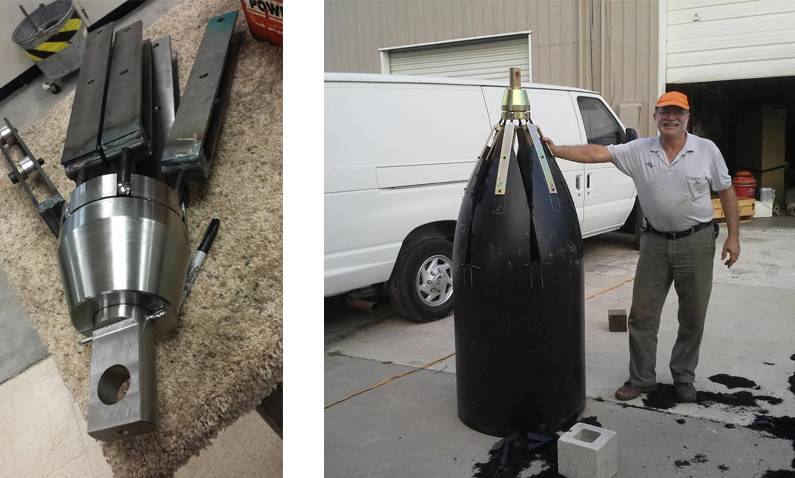

Spider Head Sliplining: спецголовка «паук»
- Спецголовка позволяет протягивать трубу меньшего диаметра в большую по размеру.
- Разработана для работы с системами Tric Tools.
- Диаметр протягиваемой трубы — от 160 до 600 мм.
Сертификат официального дистрибьютора Tric Tools на территории Дальнего Востока России
